ESCANEO LÁSER

El escaneo láser 3D es una tecnología sin contacto y no destructiva que captura digitalmente la forma de los objetos físicos utilizando una línea de luz láser (roja o verde). Los escáneres láser crean “nubes de puntos” de alta densidad de datos desde la superficie de un objeto con colores de intensidad de haz o con colores RGB obtenidos por la cámara HD. Esta metodología es un procedimiento de alto nivel para obtener el tamaño y la forma del objeto físico en el mundo de la computadora como una representación tridimensional digital (XYZ).

Los escáneres láser 3D miden detalles finos y capturan formas libres para generar rápidamente nubes de puntos de alta precisión. Este sistema es ideal para la medición e inspección de superficies contorneadas y geometrías complejas que requieren cantidades masivas de datos para su descripción precisa y donde hacerlo no es práctico con el uso de métodos de medición tradicionales o una sonda táctil. Gran cantidad de usos en Arquitectura, Ingeniería, Geomática y mercados relacionados ponen esta metodología en un gran mercado emergente.

Usos
  • Reconstrucción arquitectónica y control de calidad
  • Modelado de información de construcción (BIM)
  • Análisis de progreso de la construcción Evaluación
  • Análisis de Daños Ingeniería (Ambiental, Mecánica, Vial, Estructural)
  • Medición de Minería Respuesta rápida a los desastres Real Estate
  • Planificación del desarrollo y Planificación Urbana
Archivos Entregables
  •  Nube de Punto: Relativo o georreferenciado (por TPS o GNSS) Intensidad o colores RGB (desde cámara HD)
  • Imágenes HD 360 ° (esféricas e individuales)
  • Modelo Digital de Terreno (Cuadrícula ESRI)
  • Contornos de elevación (* .dxf, * .dwg, * .shp)
  • Análisis de planitud de piso
  • Dibujos 2D (CAD en * .dxf, * .dwg)
  • Modelos 3D de infraestructura (* .coe, * .ifc, *. Rvt, * .fbx)
Escaneo Láser Georeferenciado
  • Las mediciones están referenciadas a un sistema de coordenadas definidas
  • Uso de GNSS base-Line (trabajos externos)
  • Minimiza el tiempo de referencia para diferentes barridos de datos
  • Minimice el tiempo de postprocesamiento (inicio del modelado instantáneo)

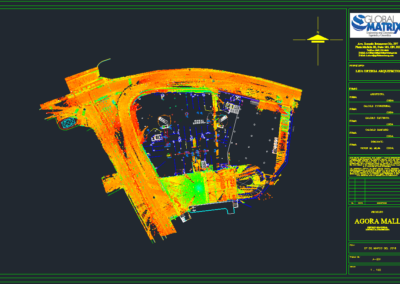

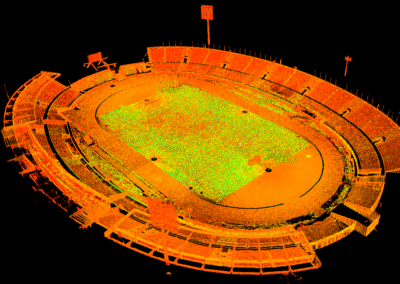

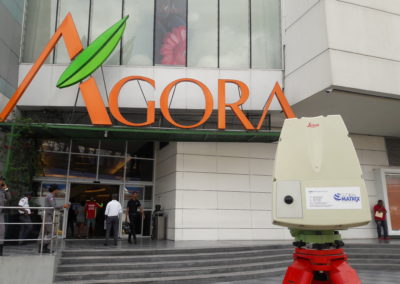

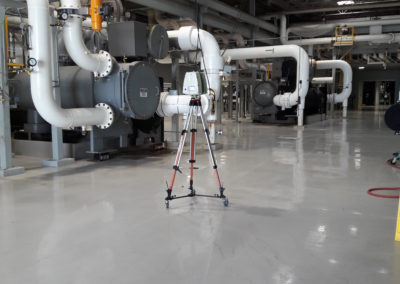

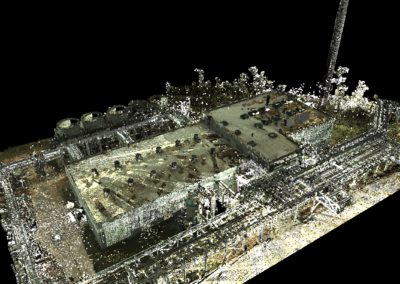

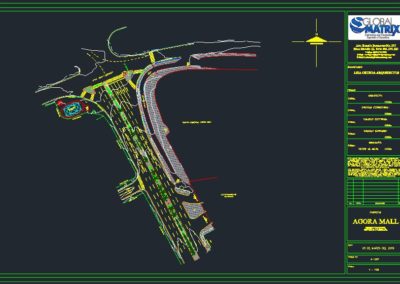

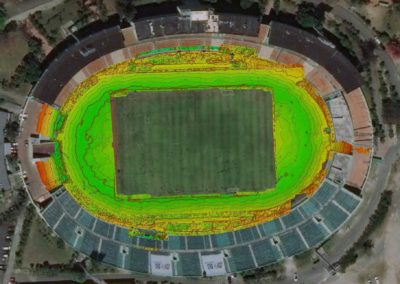

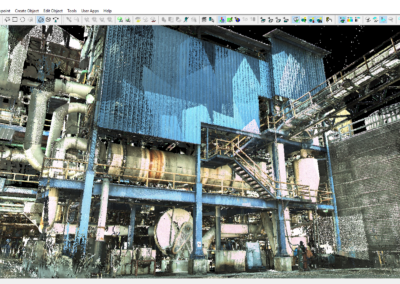

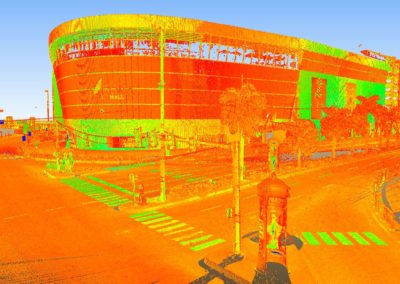

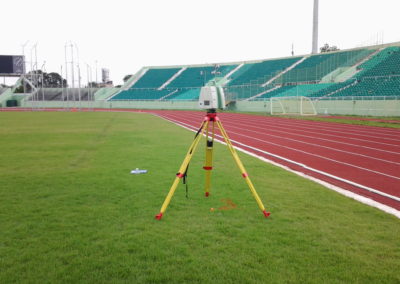

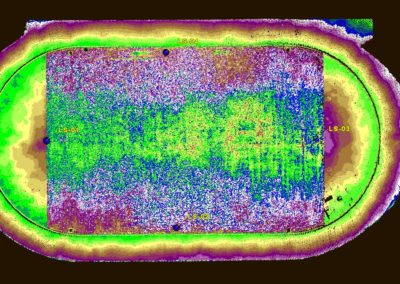

Ejemplos de Proyectos y Experiencias

Nuestra compañía tiene más de 5 años de experiencia haciendo escaneos láser en la región del Caribe. Esta es la razón por la cual somos el mejor equipo experimentado para ofrecer servicios de levantamiento láser en proyectos de mercado relacionados, pero no se limitan a la construcción, la industria y la infraestructura en general.

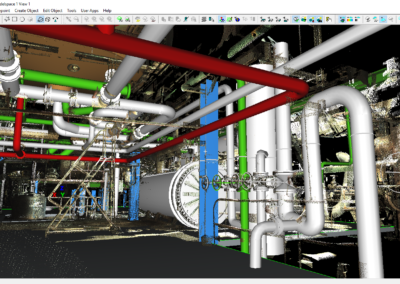

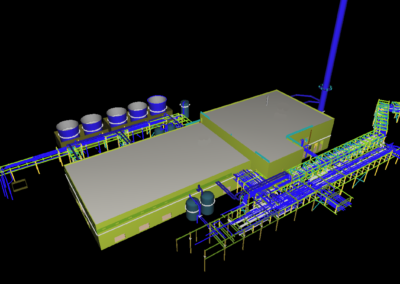

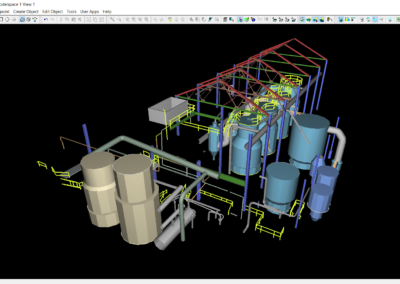

Metamorfosis del Proyecto & Desarrollo de Datos

Global Matrix Engineering es la única empresa especializada en el Caribe con la experiencia para desarrollar la base de datos de infraestructura digital de Arquitectura e Ingeniería de HDS Point Cloud. Desde el diseño de técnicas de recopilación de datos de campo hasta los productos entregables en formato electrónico, nuestro especialista cumple con los requisitos más exigentes.

Equipos de la Empresa

El compromiso con nuestros clientes para realizar las encuestas de escaneo láser es utilizar los mejores equipos disponibles en el mercado. Por esta razón, Leica Geosystems nos ha ofrecido dispositivos de alta gama para satisfacer todas las necesidades y especificaciones de los clientes.

Leica MS50

Especificaciones Técnicas Medida Angular: Precisión Hz y v 1 segundo (0.3mgon) Distancias Medidas: 1,5 m a> 10000 m Alcance: 1,5 m a 2000 m Exactitud / Tiempo de medición normal: 1 mm + 1,5 ppm / typ. 1,5 s Escáner: 1000 Hz a 300 m / 1.0 mm a 50 m Imágenes: Sensor de CMOS de 5 Mpix

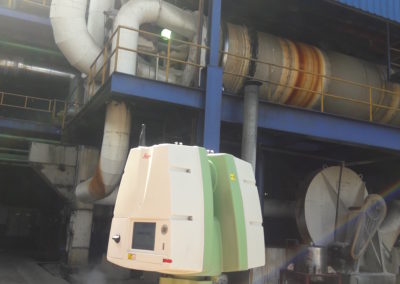

Leica C10

Especificaciones Técnicas

Medida Angular: Precisión Hz y v 1 segundo (0.3mgon) Distancias Medidas: 0.1 a 300 m Exactitud: Posición 6 mm y distancia 4 mm Escáner: 50,000 puntos / seg Imágenes: Cámara digital HD integrada
